Génération de grille de ROI#
Cet exemple se concentre sur la génération de grilles de ROI rectangulaires pour l’analyse systématique de motifs réguliers dans les images à l’aide de la fonctionnalité de grille de ROI de Sigima. En utilisant une image réelle de matrice de spots laser, nous explorerons comment créer, configurer et appliquer des grilles de ROI pour extraire des spots individuels.
Cet exemple montre :
Le chargement d’une image réelle de matrice de spots laser
L’extraction d’une sous-région pour une visualisation plus claire
La génération d’une grille de ROI rectangulaires
La configuration des paramètres de la grille (taille, translation, espacement)
La compréhension des labels de direction (ordre des lignes/colonnes)
L’extraction de spots individuels à l’aide des ROI générées
La visualisation des ROI sur l’image
Ce tutoriel utilise PlotPy pour la visualisation, fournissant des graphiques interactifs qui permettent d’explorer en détail le placement de la grille de ROI.
Importation des modules nécessaires#
Nous commencerons par importer tous les modules nécessaires au traitement d’images et à la visualisation.
from copy import deepcopy
from sigima import viz
from sigima.io import read_image
from sigima.objects import RectangularROI
from sigima.proc.image.extraction import (
Direction,
ROIGridParam,
extract_roi,
generate_image_grid_roi,
)
from sigima.tests import helpers
Chargement d’une image réelle de matrice de spots laser#
Nous utiliserons une image de matrice de spots laser avec une grille 6×6 de spots. C’est un exemple réaliste où nous devons analyser chaque spot individuellement.
# Load the laser spot array test image
filename = helpers.get_test_fnames("laser_spot_array.png", in_folder="image_formats")[0]
full_image = read_image(filename)
full_image.title = "Laser Spot Array (6×6)"
print("✓ Laser spot array image loaded!")
print(f"Image dimensions: {full_image.width} × {full_image.height} pixels")
print(f"Data type: {full_image.data.dtype}")
✓ Laser spot array image loaded!
Image dimensions: 456.0 × 467.0 pixels
Data type: uint8
Extraction d’une sous-région 2×2#
Pour une visualisation plus claire de la fonctionnalité de grille de ROI, nous extrairons une sous-région 2×2 du centre de la matrice complète 6×6 de spots.
# Define a ROI to extract the central 2×2 spots
# The spots are roughly evenly distributed, so we calculate the region
cell_width = full_image.width / 6
cell_height = full_image.height / 6
# Extract spots from row 3-4 and column 3-4 (0-indexed: rows 2-3, cols 2-3)
x0 = cell_width * 2.0 # Start between column 2 and 3
y0 = cell_height * 2.0 # Start between row 2 and 3
roi_width = cell_width * 2 # 2 columns
roi_height = cell_height * 2 # 2 rows
# Create ROI and extract the sub-region
extraction_roi = RectangularROI([x0, y0, roi_width, roi_height], indices=False)
laser_image = extract_roi(full_image, extraction_roi.to_param(full_image, 0))
laser_image.title = "2×2 Spot Sub-region"
print("\n✓ Extracted 2×2 sub-region!")
print(
f"Sub-region dimensions: {laser_image.width:.0f} × {laser_image.height:.0f} pixels"
)

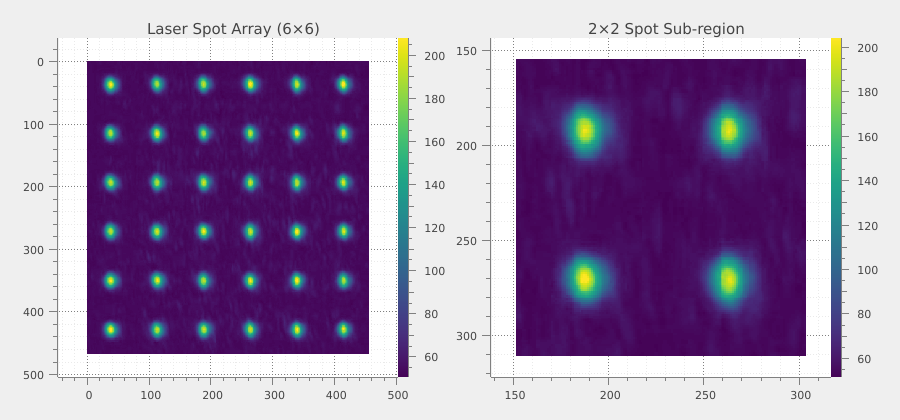

# Display both images
viz.view_images_side_by_side(
[full_image, laser_image],
["Full 6×6 Array", "Extracted 2×2 Sub-region"],
title="Extracting a Sub-region for Analysis",
share_axes=False,
)
✓ Extracted 2×2 sub-region!
Sub-region dimensions: 152 × 155 pixels
Création d’une grille de base de ROI#
Nous allons maintenant générer une grille 2×2 de ROI correspondant à la matrice de spots extraite. Chaque ROI sera centrée sur un spot pour une analyse individuelle.
# Configure ROI grid parameters
param = ROIGridParam()
param.nx = param.ny = 2 # 2×2 grid to match the spots
param.xsize = param.ysize = 75 # Each ROI covers 75% of the cell size
param.xtranslation = param.ytranslation = 50 # Centered (50% = center)
param.xstep = param.ystep = 100 # 100% = evenly distributed grid
param.xdirection = param.ydirection = Direction.INCREASING
param.base_name = "Spot"
param.name_pattern = "{base}({r},{c})"
# Generate the ROI grid (this doesn't modify the source image)
roi_grid = generate_image_grid_roi(laser_image, param)
# Assign ROIs to a copy of the image for visualization
image_with_roi = laser_image.copy()
image_with_roi.roi = roi_grid
image_with_roi.title = "2×2 ROI Grid"
print(f"\n✓ Generated {len(list(roi_grid))} rectangular ROIs!")
print("ROI titles:", [r.title for r in list(roi_grid)])

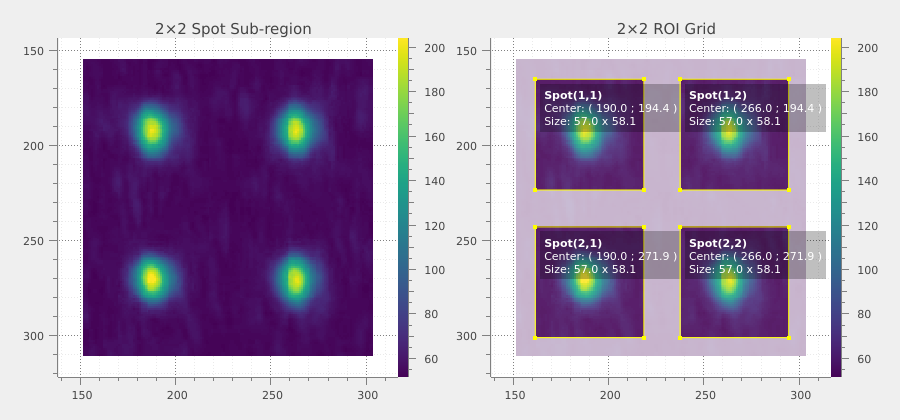

# Display image with ROI overlay
viz.view_images_side_by_side(
[laser_image, image_with_roi],
["2×2 Spot Array", "With ROI Grid"],
title="Basic ROI Grid (2×2, Centered)",
)
✓ Generated 4 rectangular ROIs!
ROI titles: ['Spot(1,1)', 'Spot(1,2)', 'Spot(2,1)', 'Spot(2,2)']
Extraction de spots individuels#
Une fois la grille de ROI définie, nous pouvons extraire les spots individuels sous forme d’images séparées pour une analyse plus approfondie.
# Extract a few spots as individual images
extracted_spots = []
for i, roi_item in enumerate(roi_grid):
if i >= 4: # Extract first 4 spots for demonstration
break
roi_param = roi_item.to_param(laser_image, 0)
spot_image = extract_roi(laser_image, roi_param)
spot_image.title = roi_item.title
extracted_spots.append(spot_image)
print(f"\n✓ Extracted {len(extracted_spots)} individual spot images!")
for spot in extracted_spots:
print(f" - {spot.title}: {spot.width}×{spot.height} pixels")

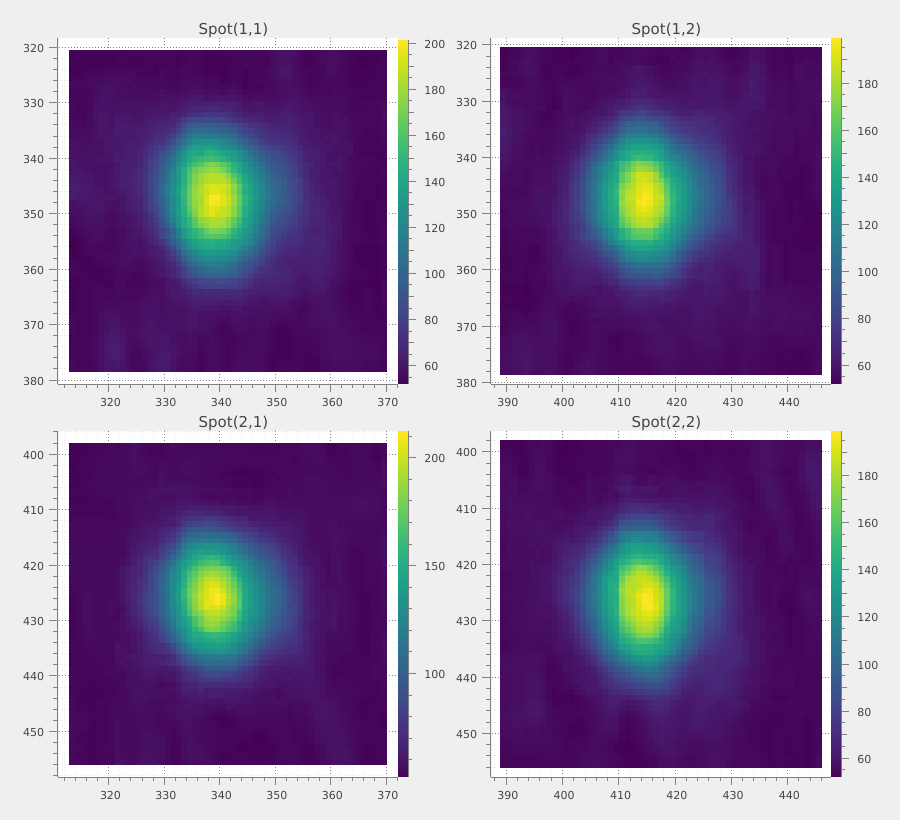

# Display extracted spots
viz.view_images_side_by_side(
extracted_spots,
[spot.title for spot in extracted_spots],
title="Extracted Individual Spots",
share_axes=False,
rows=2,
)
✓ Extracted 4 individual spot images!
- Spot(1,1): 57.0×58.0 pixels
- Spot(1,2): 57.0×58.0 pixels
- Spot(2,1): 57.0×58.0 pixels
- Spot(2,2): 57.0×58.0 pixels
Ajustement de la taille et de la position des ROI#
Les paramètres de taille et de translation des ROI contrôlent comment les ROI sont placées dans chaque cellule de la grille. Explorons différentes configurations.
# Configuration 1: Larger ROIs (90% of cell size)
param_large = deepcopy(param)
param_large.xsize = param_large.ysize = 90
image_large = laser_image.copy()
image_large.roi = generate_image_grid_roi(laser_image, param_large)
image_large.title = "Large ROIs (90%)"
# Configuration 2: Smaller ROIs (40% of cell size)
param_small = deepcopy(param)
param_small.xsize = param_small.ysize = 40
image_small = laser_image.copy()
image_small.roi = generate_image_grid_roi(laser_image, param_small)
image_small.title = "Small ROIs (40%)"
# Configuration 3: Shifted position (translation offset)
param_shifted = deepcopy(param)
param_shifted.xtranslation = 60 # Shift right by 10%
param_shifted.ytranslation = 40 # Shift up by 10%
image_shifted = laser_image.copy()
image_shifted.roi = generate_image_grid_roi(laser_image, param_shifted)
image_shifted.title = "Shifted ROIs"
print("\n✓ Generated ROI grids with different configurations!")
print(" - Large ROIs: 90% of cell size")
print(" - Small ROIs: 40% of cell size")
print(" - Shifted ROIs: offset by 10% in X and Y")

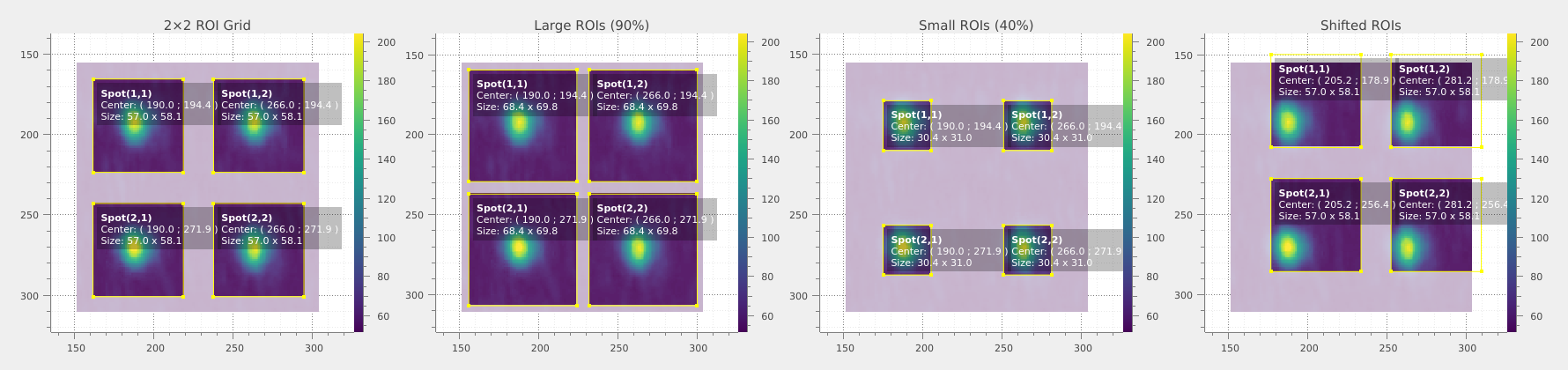

# Display the different configurations
viz.view_images_side_by_side(
[image_with_roi, image_large, image_small, image_shifted],
["Default (75%)", "Large (90%)", "Small (40%)", "Shifted (+10%)"],
title="ROI Size and Position Variations",
)
✓ Generated ROI grids with different configurations!
- Large ROIs: 90% of cell size
- Small ROIs: 40% of cell size
- Shifted ROIs: offset by 10% in X and Y
Compréhension des labels de direction#
Les paramètres xdirection et ydirection contrôlent comment les lignes et les colonnes sont numérotées. Cela affecte les titres des ROI mais pas la géométrie.
# Increasing direction (default): row 1 at top, column 1 at left
param_inc = deepcopy(param)
param_inc.xdirection = param_inc.ydirection = Direction.INCREASING
image_inc = laser_image.copy()
image_inc.roi = generate_image_grid_roi(laser_image, param_inc)
image_inc.title = "Increasing (R1 top, C1 left)"
# Decreasing direction: row 1 at bottom, column 1 at right
param_dec = deepcopy(param)
param_dec.xdirection = param_dec.ydirection = Direction.DECREASING
image_dec = laser_image.copy()
image_dec.roi = generate_image_grid_roi(laser_image, param_dec)
image_dec.title = "Decreasing (R1 bottom, C1 right)"
# Show the first few ROI titles for comparison
roi_inc = generate_image_grid_roi(laser_image, param_inc)
roi_dec = generate_image_grid_roi(laser_image, param_dec)
print("\n✓ Direction affects ROI labeling, not geometry!")
print("Increasing direction (first 4 ROIs):", [r.title for r in list(roi_inc)[:4]])
print("Decreasing direction (first 4 ROIs):", [r.title for r in list(roi_dec)[:4]])

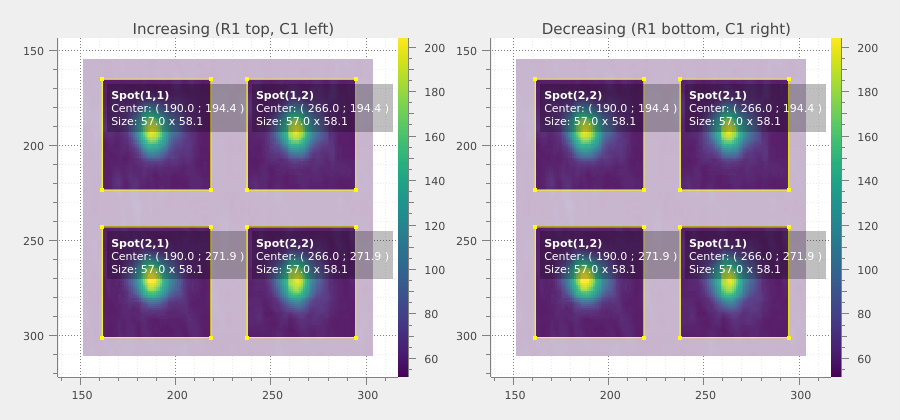

# Display direction variations
viz.view_images_side_by_side(
[image_inc, image_dec],
["Increasing Direction", "Decreasing Direction"],
title="ROI Direction Labels",
)
✓ Direction affects ROI labeling, not geometry!
Increasing direction (first 4 ROIs): ['Spot(1,1)', 'Spot(1,2)', 'Spot(2,1)', 'Spot(2,2)']
Decreasing direction (first 4 ROIs): ['Spot(2,2)', 'Spot(2,1)', 'Spot(1,2)', 'Spot(1,1)']
Résumé et conclusions#
Ce tutoriel a présenté les concepts clés de la génération de grille de ROI pour l’analyse systématique de motifs réguliers dans les images à l’aide de Sigima.
print("\n" + "=" * 60)
print("ROI GRID TUTORIAL SUMMARY")
print("=" * 60)
print("✓ Loaded real-world laser spot array image")
print("✓ Generated grids of rectangular ROIs")
print("✓ Configured grid parameters (size, translation, step spacing)")
print("✓ Explored direction labels (row/column ordering)")
print("✓ Extracted individual spots using generated ROIs")
print("✓ Visualized ROIs overlaid on images")
print("\nKey Takeaways:")
print("• Grid dimensions (nx, ny) define the number of rows and columns")
print("• ROI size (xsize, ysize) controls the coverage as percentage of cell size")
print("• Translation (xtranslation, ytranslation) offsets position within cells")
print("• Direction (xdirection, ydirection) controls row/column numbering order")
print(
"• ROI grids are ideal for analyzing arrays of spots, sensors, or regular patterns"
)
============================================================
ROI GRID TUTORIAL SUMMARY
============================================================
✓ Loaded real-world laser spot array image
✓ Generated grids of rectangular ROIs
✓ Configured grid parameters (size, translation, step spacing)
✓ Explored direction labels (row/column ordering)
✓ Extracted individual spots using generated ROIs
✓ Visualized ROIs overlaid on images
Key Takeaways:
• Grid dimensions (nx, ny) define the number of rows and columns
• ROI size (xsize, ysize) controls the coverage as percentage of cell size
• Translation (xtranslation, ytranslation) offsets position within cells
• Direction (xdirection, ydirection) controls row/column numbering order
• ROI grids are ideal for analyzing arrays of spots, sensors, or regular patterns
