Analyser la taille d’un faisceau laser#
Ce tutoriel présente des techniques complètes d’analyse de faisceau laser en suivant le déroulé du guide. On y montre comment charger plusieurs images de faisceau, analyser le bruit de fond avec des histogrammes, appliquer un seuillage adapté, détecter les centroïdes, extraire des profils linéaires et radiaux, calculer des mesures de FWHM et suivre l’évolution de la taille du faisceau le long de l’axe de propagation.
Ce script illustre des procédés avancés de caractérisation optique couramment utilisés en physique des lasers, pour qualifier un faisceau et concevoir des systèmes optiques.
Importer les modules nécessaires#
On commence par importer tous les modules nécessaires au traitement d’image et à la visualisation. Pour exécuter cet exemple, assurez-vous que toutes les dépendances requises sont installées.
import numpy as np
import sigima.io
import sigima.objects
import sigima.params
import sigima.proc.image
import sigima.proc.signal
from sigima import viz
from sigima.tests import helpers
Charger toutes les images du faisceau laser#
On charge une série d’images de faisceau laser prises à différentes positions le long de l’axe de propagation (axe z). Les images se trouvent dans le dossier laser_beam et respectent le motif TEM00_z_*.jpg, où * est la position z en unités arbitraires.
def load_laser_beam_images():
"""Load all laser beam test images from the test data directory.
Returns:
List of image objects loaded from TEM00_z_*.jpg files
"""
# Get all TEM00 laser beam image files
image_files = helpers.get_test_fnames("laser_beam/TEM00_z_*.jpg")
# Sort files by z-position (extract number from filename)
image_files.sort(key=lambda f: int(f.split("_z_")[1].split(".")[0]))
# Load images
images = []
for filepath in image_files:
img = sigima.io.read_image(filepath)
# Extract z position from filename for proper naming
z_pos = filepath.split("_z_")[1].split(".")[0]
img.title = f"TEM00_z_{z_pos}"
images.append(img)
return images
images = load_laser_beam_images()
print(f"✓ Loaded {len(images)} laser beam images")
print("Image details:")
for i, img in enumerate(images):
intensity_range = f"{img.data.min()}-{img.data.max()}"
print(f" {i + 1}. {img.title}: {img.data.shape}, range {intensity_range}")
✓ Loaded 14 laser beam images
Image details:
1. TEM00_z_13: (1200, 1600), range 9-255
2. TEM00_z_18: (1200, 1600), range 16-244
3. TEM00_z_23: (1200, 1600), range 19-255
4. TEM00_z_30: (1200, 1600), range 22-255
5. TEM00_z_35: (1200, 1600), range 23-253
6. TEM00_z_40: (1200, 1600), range 23-255
7. TEM00_z_45: (1200, 1600), range 29-254
8. TEM00_z_50: (1200, 1600), range 28-255
9. TEM00_z_55: (1200, 1600), range 22-253
10. TEM00_z_60: (1200, 1600), range 25-254
11. TEM00_z_65: (1200, 1600), range 17-255
12. TEM00_z_70: (1200, 1600), range 15-252
13. TEM00_z_75: (1200, 1600), range 19-245
14. TEM00_z_80: (1200, 1600), range 19-251
Visualiser les premières images
print("\n✓ Visualizing sample images...")

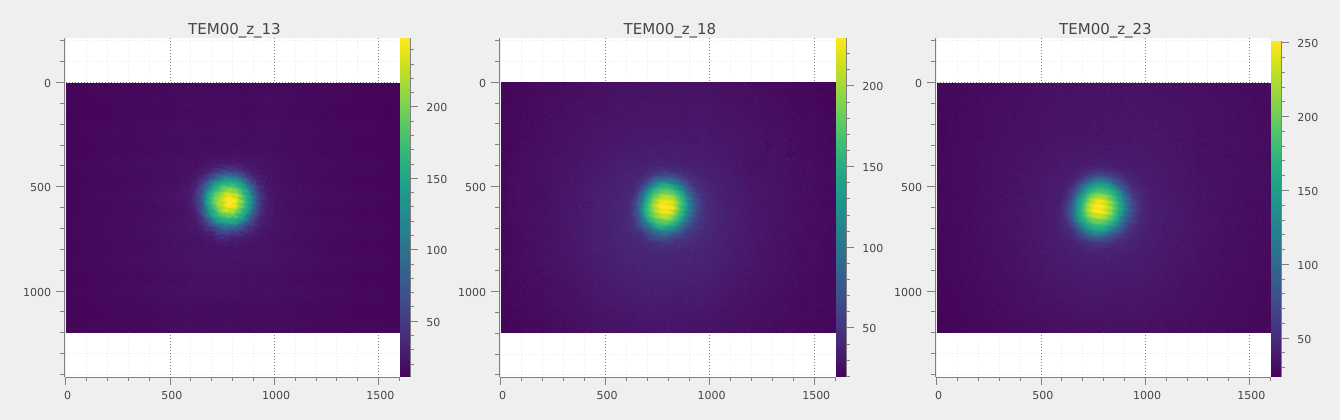

viz.view_images_side_by_side(images[:3], title="Sample Laser Beam Images")
✓ Visualizing sample images...
Analyser le bruit de fond avec un histogramme#
Pour analyser le bruit de fond des images du faisceau, on crée un histogramme des valeurs de pixels à partir de la première image. Cela nous aide à identifier le niveau de bruit et à fixer un seuil de seuillage adapté.
print("\n--- Background Noise Analysis ---")
hist_param = sigima.params.HistogramParam()
hist_param.bins = 100
hist_param.range = (0, images[0].data.max())
hist = sigima.proc.image.histogram(images[0], hist_param)
hist.title = "Pixel value histogram of image 1"
print(f"✓ Generated histogram with {hist_param.bins} bins")
print(f"Histogram range: {hist_param.range[0]} - {hist_param.range[1]}")
print("The histogram shows background noise distribution")
# Visualize histogram

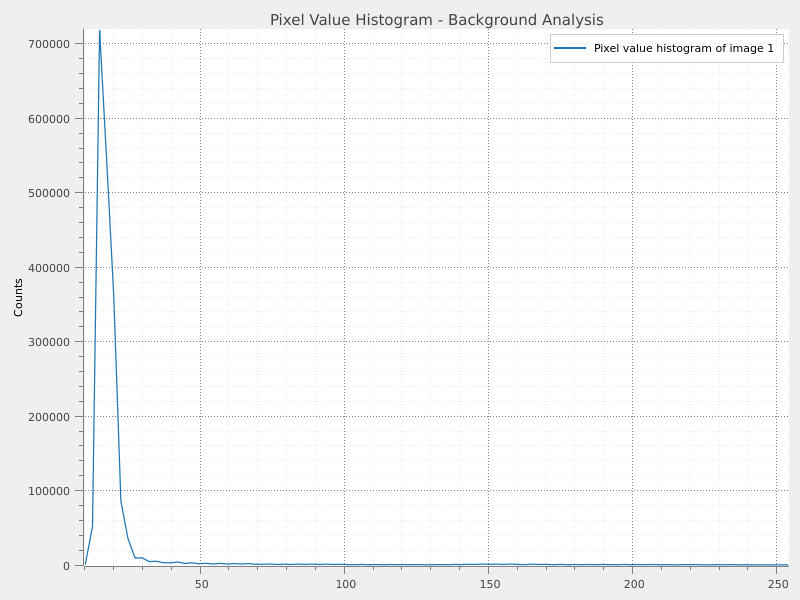

viz.view_curves([hist], title="Pixel Value Histogram - Background Analysis")
--- Background Noise Analysis ---
✓ Generated histogram with 100 bins
Histogram range: 0 - 255
The histogram shows background noise distribution
D’après l’analyse de l’histogramme, on fixe un seuil de seuillage autour de 30-35 LSB pour supprimer efficacement le bruit de fond sur toutes les images.
Éliminer le bruit de fond par seuillage#
On règle le seuil à 35 et on applique ce seuillage à chaque image du jeu de données.
background_threshold = 35
print(f"Will use clipping threshold of {background_threshold} LSB")
Will use clipping threshold of 35 LSB
Pour réaliser ce seuillage, on crée un objet ClipParam et on fixe la valeur minimale au seuil du bruit de fond. On applique ensuite le traitement à chaque image du jeu de données.
print("\n--- Applying Background Clipping ---")
clip_param = sigima.params.ClipParam()
clip_param.lower = background_threshold # Remove background noise below 35 LSB
clipped_images = []
for img in images:
clipped_img = sigima.proc.image.clip(img, clip_param)
clipped_img.title = f"{img.title}_clipped"
clipped_images.append(clipped_img)
print(f"✓ Applied clipping of {clip_param.lower} LSB to all {len(images)} images")
print("Background noise below threshold has been removed")
--- Applying Background Clipping ---
✓ Applied clipping of 35.0 LSB to all 14 images
Background noise below threshold has been removed
On peut maintenant afficher quelques images seuillées :

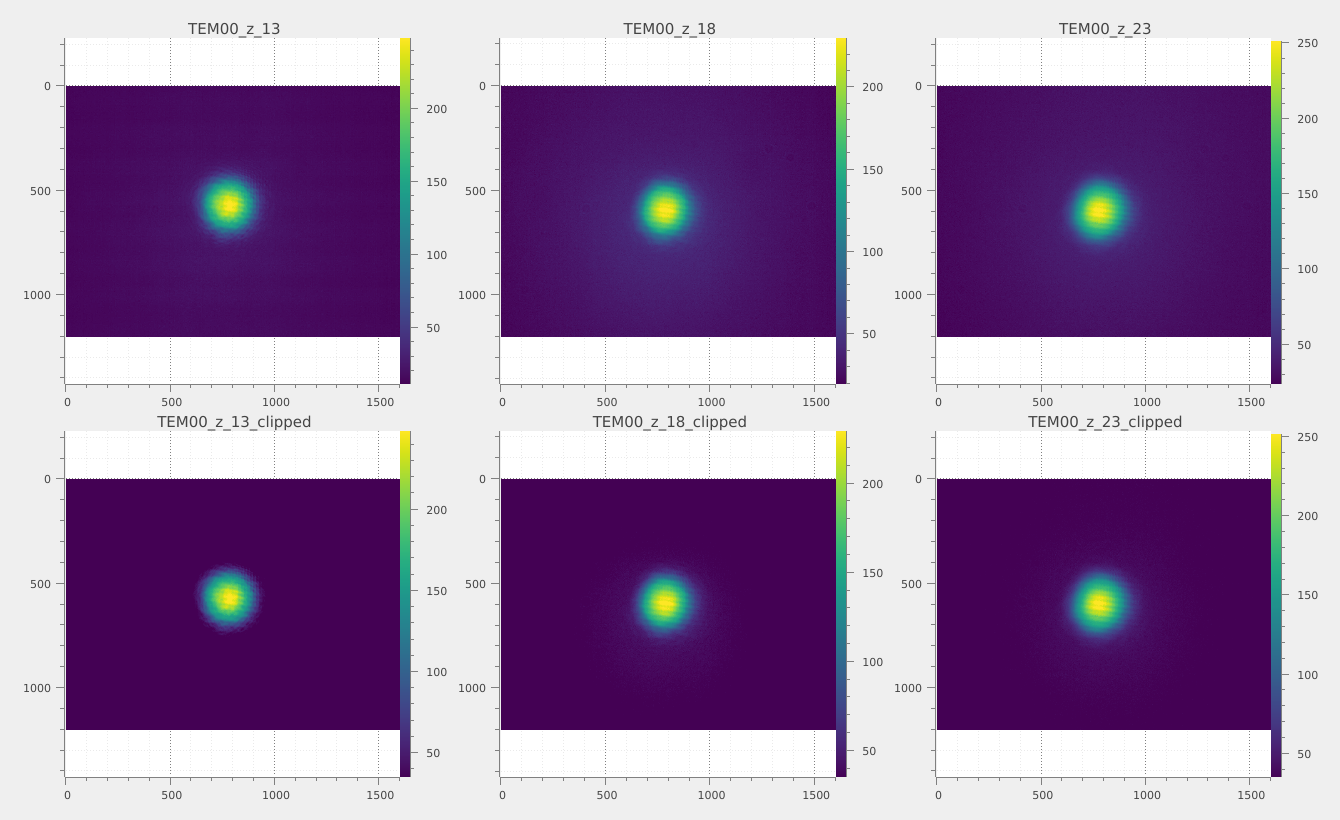

viz.view_images_side_by_side(
images[:3] + clipped_images[:3],
rows=2,
title="Original and Clipped Images (First 3)",
)
Calculer les centroïdes pour détecter le centre du faisceau#
Ensuite, on calcule le centroïde de chaque image seuillée afin de déterminer le centre du faisceau. C’est essentiel pour extraire des profils précis et mesurer correctement la FWHM.
print("\n--- Computing Beam Centroids ---")
centroids = []
for img in clipped_images:
centroid_result = sigima.proc.image.centroid(img)
centroids.append(centroid_result.value) # (x, y)
print(f" ✓ {img.title}: centroid at {centroid_result.value}")
print(f"\n✓ Successfully detected {len(centroids)}/{len(images)} centroids")
--- Computing Beam Centroids ---
✓ TEM00_z_13_clipped: centroid at (778.5338326498419, 568.560005100494)
✓ TEM00_z_18_clipped: centroid at (785.7229313375627, 605.2159848744161)
✓ TEM00_z_23_clipped: centroid at (788.0762698963509, 605.6010279017113)
✓ TEM00_z_30_clipped: centroid at (795.3261027473541, 604.8806997507581)
✓ TEM00_z_35_clipped: centroid at (807.317154478579, 598.5952357707573)
✓ TEM00_z_40_clipped: centroid at (807.5259906509103, 600.6903181486724)
✓ TEM00_z_45_clipped: centroid at (818.739093714756, 594.1020243075966)
✓ TEM00_z_50_clipped: centroid at (815.9351210354206, 594.2577125051446)
✓ TEM00_z_55_clipped: centroid at (796.369697379878, 612.9430794831676)
✓ TEM00_z_60_clipped: centroid at (804.9800833526996, 632.2939961084006)
✓ TEM00_z_65_clipped: centroid at (787.5180304939635, 651.716668240321)
✓ TEM00_z_70_clipped: centroid at (786.8732160375479, 674.4876498869384)
✓ TEM00_z_75_clipped: centroid at (794.4038799919499, 655.1255080830181)
✓ TEM00_z_80_clipped: centroid at (794.5689506360085, 668.1613658534636)
✓ Successfully detected 14/14 centroids
Extraire des profils linéaires passant par le centre#
On extrait des profils horizontaux passant par les centroïdes détectés de chaque image seuillée. Cela renseigne sur la distribution d’intensité du faisceau le long d’une coupe horizontale.
print("\n--- Extracting Line Profiles ---")
line_profiles = []
for i, (img, centroid_coords) in enumerate(zip(clipped_images, centroids)):
# Create line profile parameters for horizontal line through centroid
line_param = sigima.proc.image.LineProfileParam()
line_param.direction = "horizontal"
line_param.row = int(centroid_coords[1]) # Use centroid y-coordinate as row
# Extract line profile
profile = sigima.proc.image.line_profile(img, line_param)
profile.title = f"Line_profile_{img.title}"
line_profiles.append(profile)
print(f" ✓ Extracted line profile for {img.title} at row {line_param.row}")
print(f"\n✓ Generated {len(line_profiles)} line profiles")
# Visualize some line profiles

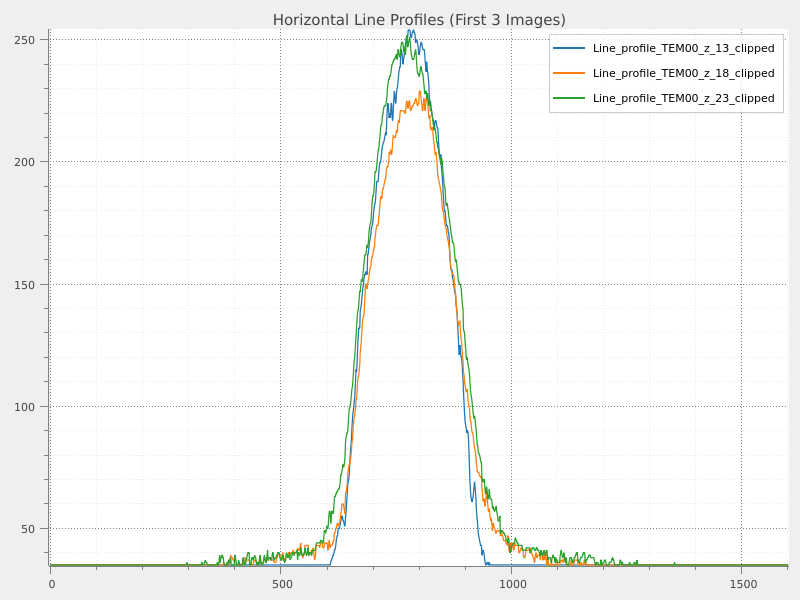

viz.view_curves(line_profiles[:3], title="Horizontal Line Profiles (First 3 Images)")
--- Extracting Line Profiles ---
✓ Extracted line profile for TEM00_z_13_clipped at row 568
✓ Extracted line profile for TEM00_z_18_clipped at row 605
✓ Extracted line profile for TEM00_z_23_clipped at row 605
✓ Extracted line profile for TEM00_z_30_clipped at row 604
✓ Extracted line profile for TEM00_z_35_clipped at row 598
✓ Extracted line profile for TEM00_z_40_clipped at row 600
✓ Extracted line profile for TEM00_z_45_clipped at row 594
✓ Extracted line profile for TEM00_z_50_clipped at row 594
✓ Extracted line profile for TEM00_z_55_clipped at row 612
✓ Extracted line profile for TEM00_z_60_clipped at row 632
✓ Extracted line profile for TEM00_z_65_clipped at row 651
✓ Extracted line profile for TEM00_z_70_clipped at row 674
✓ Extracted line profile for TEM00_z_75_clipped at row 655
✓ Extracted line profile for TEM00_z_80_clipped at row 668
✓ Generated 14 line profiles
Extraire des profils radiaux autour du centre#
On extrait des profils radiaux centrés sur les centroïdes détectés pour chaque image seuillée. On obtient ainsi une distribution d’intensité circulaire utile pour les mesures de FWHM.
print("\n--- Extracting Radial Profiles ---")
radial_profiles = []
for img in clipped_images:
# Create radial profile parameters using automatic centroid detection
radial_param = sigima.proc.image.RadialProfileParam()
radial_param.center = "centroid" # Use automatic centroid detection
# Extract radial profile
profile = sigima.proc.image.radial_profile(img, radial_param)
profile.title = f"Radial_profile_{img.title}"
radial_profiles.append(profile)
print(f" ✓ Extracted radial profile for {img.title}")
print(f"\n✓ Generated {len(radial_profiles)} radial profiles")
--- Extracting Radial Profiles ---
✓ Extracted radial profile for TEM00_z_13_clipped
✓ Extracted radial profile for TEM00_z_18_clipped
✓ Extracted radial profile for TEM00_z_23_clipped
✓ Extracted radial profile for TEM00_z_30_clipped
✓ Extracted radial profile for TEM00_z_35_clipped
✓ Extracted radial profile for TEM00_z_40_clipped
✓ Extracted radial profile for TEM00_z_45_clipped
✓ Extracted radial profile for TEM00_z_50_clipped
✓ Extracted radial profile for TEM00_z_55_clipped
✓ Extracted radial profile for TEM00_z_60_clipped
✓ Extracted radial profile for TEM00_z_65_clipped
✓ Extracted radial profile for TEM00_z_70_clipped
✓ Extracted radial profile for TEM00_z_75_clipped
✓ Extracted radial profile for TEM00_z_80_clipped
✓ Generated 14 radial profiles
On peut maintenant visualiser quelques profils radiaux

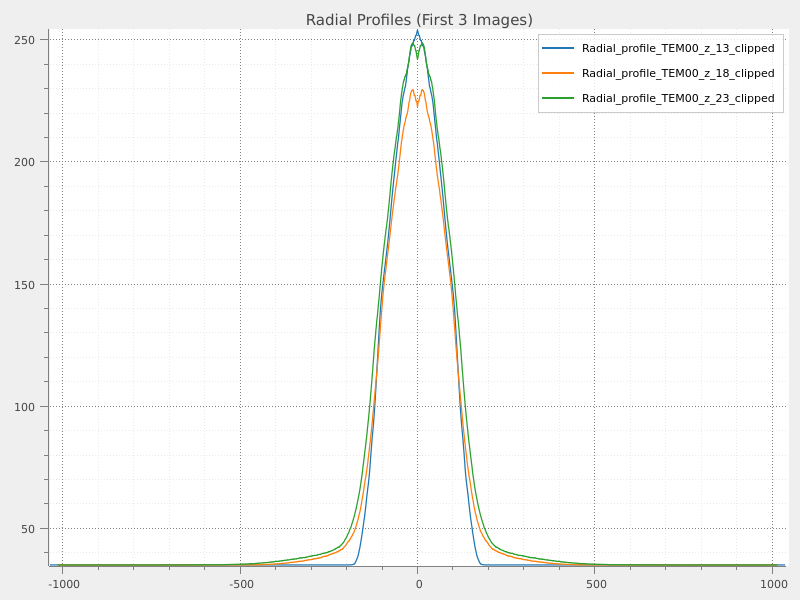

viz.view_curves(radial_profiles[:3], title="Radial Profiles (First 3 Images)")
Calculer la FWHM des profils radiaux#
On calcule la largeur à mi-hauteur (FWHM) de chaque profil radial pour quantifier la taille du faisceau. La FWHM est un indicateur standard de la largeur du faisceau.
print("\n--- Computing FWHM Measurements ---")
fwhm_vals = []
fwhm_param = sigima.params.FWHMParam()
fwhm_param.method = "zero-crossing" # Standard FWHM method
for profile in radial_profiles:
fwhm_result = sigima.proc.signal.fwhm(profile, fwhm_param)
fwhm_vals.append(fwhm_result.value)
print(f" ✓ {profile.title}: FWHM = {fwhm_result.value:.2f} pixels")
--- Computing FWHM Measurements ---
✓ Radial_profile_TEM00_z_13_clipped: FWHM = 209.31 pixels
✓ Radial_profile_TEM00_z_18_clipped: FWHM = 213.12 pixels
✓ Radial_profile_TEM00_z_23_clipped: FWHM = 225.51 pixels
✓ Radial_profile_TEM00_z_30_clipped: FWHM = 237.13 pixels
✓ Radial_profile_TEM00_z_35_clipped: FWHM = 249.45 pixels
✓ Radial_profile_TEM00_z_40_clipped: FWHM = 263.25 pixels
✓ Radial_profile_TEM00_z_45_clipped: FWHM = 287.57 pixels
✓ Radial_profile_TEM00_z_50_clipped: FWHM = 298.89 pixels
✓ Radial_profile_TEM00_z_55_clipped: FWHM = 300.95 pixels
✓ Radial_profile_TEM00_z_60_clipped: FWHM = 321.70 pixels
✓ Radial_profile_TEM00_z_65_clipped: FWHM = 336.89 pixels
✓ Radial_profile_TEM00_z_70_clipped: FWHM = 349.77 pixels
✓ Radial_profile_TEM00_z_75_clipped: FWHM = 372.26 pixels
✓ Radial_profile_TEM00_z_80_clipped: FWHM = 388.66 pixels
C’est fait, on peut maintenant afficher quelques statistiques de FWHM pour vérifier les résultats :
✓ FWHM Statistics:
Valid measurements: 14/14
Beam size range: 209.31 - 388.66 pixels
Average beam size: 289.60 ± 56.83 pixels
Tout semble correct, on peut maintenant analyser l’évolution de la taille du faisceau le long de l’axe z.
Analyser l’évolution de la taille du faisceau#
Après avoir calculé la FWHM pour chaque profil radial, on peut analyser comment la taille du faisceau évolue le long de l’axe de propagation (axe z). Cela permet d’extraire des informations pertinentes à partir des valeurs obtenues. On crée un signal représentant cette évolution et on le visualise.

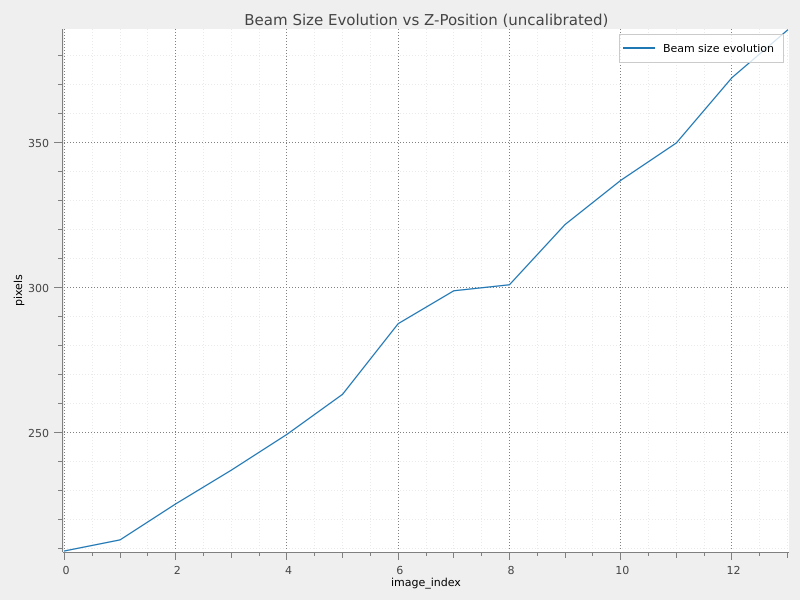

print("\n--- Beam Size Evolution Analysis ---")
# Create a signal showing beam size evolution along z-axis
z_positions = list(range(len(fwhm_vals)))
beam_evolution = sigima.objects.create_signal(
"Beam size evolution",
np.array(z_positions),
np.array(fwhm_vals),
units=("image_index", "pixels"),
)
print(f"✓ Created beam evolution signal with {len(z_positions)} data points")
# Visualize beam size evolution
viz.view_curves(
[beam_evolution], title="Beam Size Evolution vs Z-Position (uncalibrated)"
)
--- Beam Size Evolution Analysis ---
✓ Created beam evolution signal with 14 data points
Le signal d’évolution du faisceau utilise actuellement l’indice d’image sur l’axe x. Même si la tendance est visible, ce n’est pas très parlant ; ce serait bien mieux d’exprimer l’axe x en mm.
Appliquer l’étalonnage de l’axe z#
On applique un étalonnage linéaire à l’axe x du signal d’évolution pour convertir l’indice d’image en distance physique en mm. Sigima permet de réaliser un étalonnage linéaire d’axe. On utilise la formule x” = 5*x + 15, où x est l’indice d’image et x” la distance calibrée en mm.
print("\n--- Applying Z-Axis Calibration ---")
# Calibrate x-axis using the formula: x' = 5*x + 15 (convert to mm)
calib_param = sigima.proc.signal.XYCalibrateParam()
calib_param.axis = "x"
calib_param.a = 5.0 # Scale factor
calib_param.b = 15.0 # Offset
beam_evolution_calibrated = sigima.proc.signal.calibration(beam_evolution, calib_param)
beam_evolution_calibrated.title = f"{beam_evolution.title} (z calibrated)"
print(f"✓ Applied calibration: z' = {calib_param.a}*z + {calib_param.b}")
print("Z-axis now represents physical distance in mm")
# Visualize calibrated beam evolution

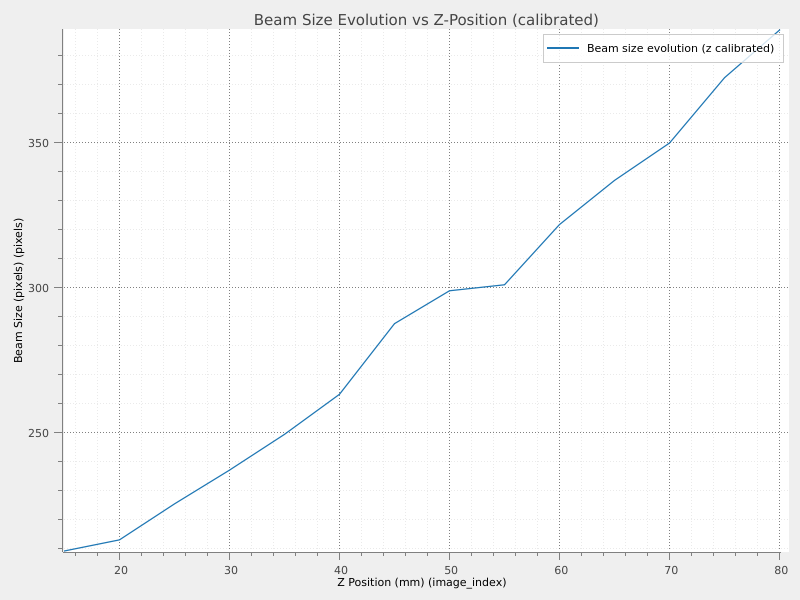

viz.view_curves(
[beam_evolution_calibrated],
title="Beam Size Evolution vs Z-Position (calibrated)",
xlabel="Z Position (mm)",
ylabel="Beam Size (pixels)",
)
--- Applying Z-Axis Calibration ---
✓ Applied calibration: z' = 5.0*z + 15.0
Z-axis now represents physical distance in mm
